Pompy zatapialne odgrywają kluczową rolę, gdy trzeba podnieść ścieki lub wody opadowe znajdujące się poniżej poziomu odpływu. Niezależnie od tego, czy chodzi o ochronę zalewanej piwnicy, zapewnienie odpływu w myjni samochodowej, czy zarządzanie wodami opadowymi na obszarze zagrożonym powodzią, te urządzenia występują w różnych technologiach dostosowanych do każdego kontekstu. Dalekie od bycia zwykłymi silnikami, często zawierają systemy wykrywania, rozdrabniania i ochrony przed korozją. W tym przewodniku omawiamy ich zasadę działania, istniejące typy, najczęstsze zastosowania oraz dobre praktyki wyboru i konserwacji.
W skrócie
📌 Zasada działania: pompa zanurzona lub zewnętrzna podnosi wody znajdujące się poniżej poziomu odpływu do punktu wyrzutu położonego wyżej.
⚙️ Typy: wyróżnia się modele zanurzeniowe, półzanurzeniowe, rozdrabniające (maceratory) lub turbinowe, z których każdy ma swoje zalety w zależności od rodzaju ścieków.
💧 Zastosowania: od podnoszenia wody w gospodarstwach domowych (piwnice, kuchnie) po zastosowania przemysłowe (stacje, procesy). Coroczna konserwacja i kontrola wydajności pompowania są kluczowe, aby uniknąć awarii.
Jak działa pompa zatapialna?

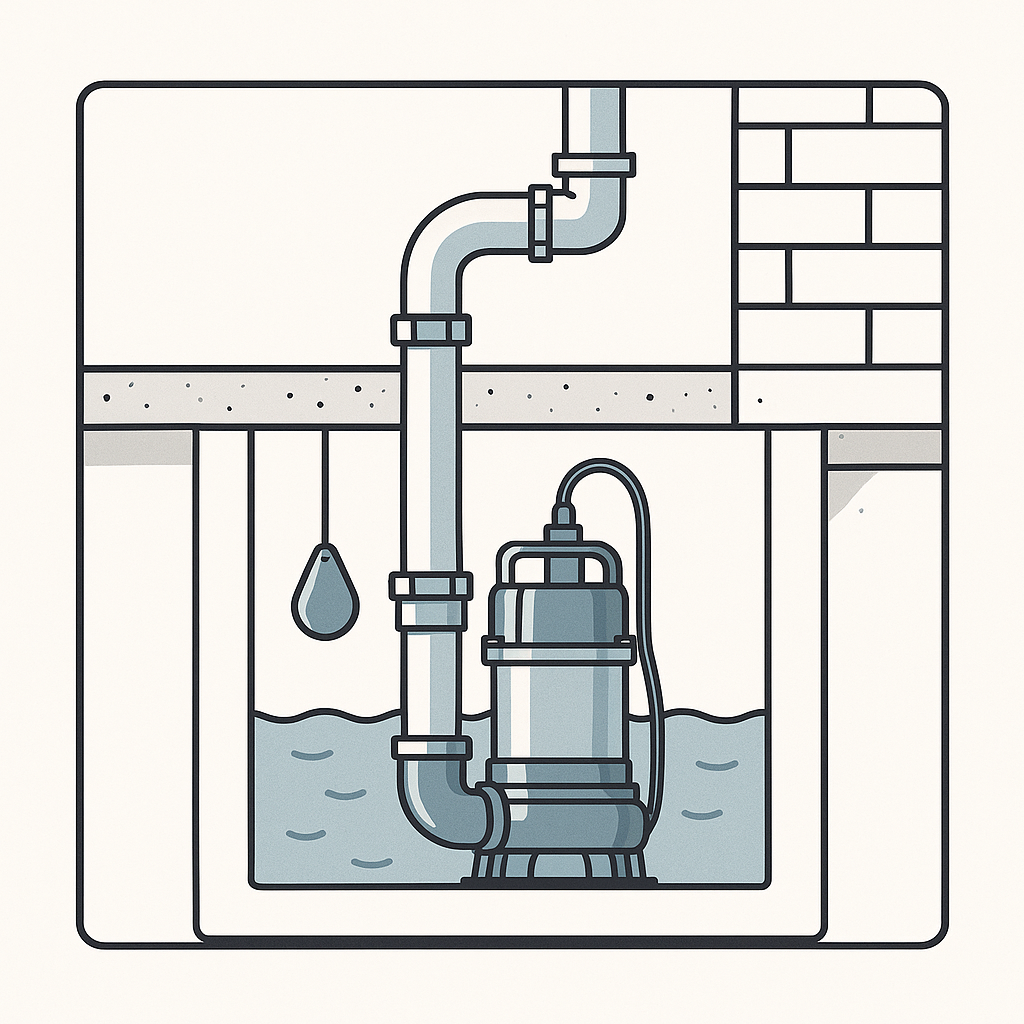

W sercu urządzenia znajduje się silnik elektryczny napędzający element hydrauliczny — turbinę, śrubę lub ślimak — w celu wytworzenia podciśnienia i zasysania wody. Pompa jest często instalowana w zbiorniku zwanym studnią zatapialną lub kolektorem. Gdy pływak lub czujnik poziomu wykryje określoną ilość wody, automatycznie uruchamia silnik. Zawór zwrotny zapobiega cofaniu się pompowanego płynu do zbiornika po zatrzymaniu pompy.
W praktyce całkowita wysokość podnoszenia (HMT) określa ciśnienie potrzebne do pokonania słupa wody i strat ciśnienia w rurach. Dopóki żądany przepływ (wyrażony w litrach na godzinę lub m³/h) pozostaje zgodny z krzywą dostarczoną przez producenta, pompa będzie działać bez nadmiernego obciążenia, co przedłuża jej żywotność.
Główne elementy
- Silnik elektryczny: asynchroniczny lub indukcyjny, z wbudowaną ochroną termiczną.
- Obudowa hydrauliczna: turbina wirnikowa, koło łopatkowe lub śruba Archimedesa.
- Pływak/czujnik: uruchamia cykl pompowania.
- Zawór zwrotny: zapobiega cofaniu się i ogranicza liczbę startów.
Rodzaje pomp zatapialnych
Wyróżnia się głównie dwie duże grupy: modele zanurzeniowe umieszczone w zbiorniku oraz modele zewnętrzne, zwane pompy zatapialne liniowe. Każdy z nich ma specyficzne zalety w zależności od środowiska i rodzaju przetwarzanego płynu.
| Typ | Zalety | Wady |
|---|---|---|
| Zanurzeniowa | Cicha, mało zajmująca miejsce, optymalna ochrona przed korozją | Trudna konserwacja, ograniczony dostęp |
| Zewnętrzna | Dostępna, szybki montaż/demontaż | Głośniejsza, ryzyko zamarznięcia na zewnątrz |
| Rozdrabniacz | Rozdrabnia ciała stałe, zapobiega zatykaniu | Wyższe zużycie energii elektrycznej |
| Samozasysająca | Błyskawiczne zasysanie, idealna do studzienek | Wymaga minimalnego poziomu wody |
Pompy zanurzeniowe vs. zewnętrzne
Pompa zanurzeniowa naturalnie znajduje swoje miejsce w szczelnych zbiornikach: mniej hałasu i zabezpieczone okablowanie. Opcja zewnętrzna ucieszy techników potrzebujących szybkiego dostępu do kontroli lub wymiany, szczególnie w środowisku rolniczym lub przemysłowym, gdzie przestoje muszą być ograniczone.
Zastosowania i użytkowanie
Zastosowania różnią się od prostego podnoszenia ścieków w domu jednorodzinnym po stacje oczyszczania dużych objętości w przemyśle. Oto kilka częstych scenariuszy:
- Domowe: zalane piwnice, kuchnie w podziemiach, toalety poniżej poziomu ulicy.
- Zbiorowe: budynki mieszkalne, parkingi podziemne, miejskie sieci deszczowe.

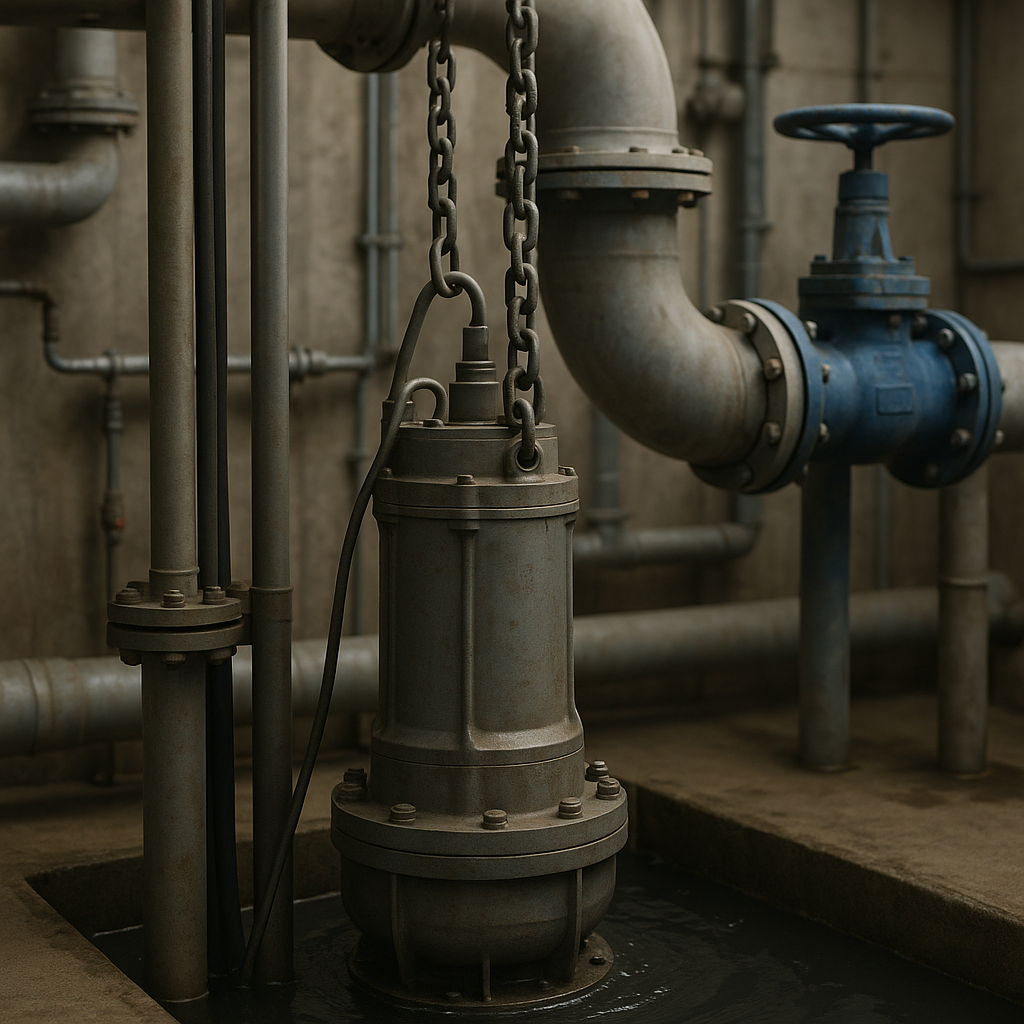

- Przemysłowe: oczyszczalnie, myjnie, procesy spożywcze.
- Rolnicze: drenaż gleby, magazynowanie odpadów hodowlanych.
W każdym przypadku kluczowe jest dopasowanie składu materiałów (stal nierdzewna, żeliwo, wzmocniony plastik) do rodzaju ścieków (czysta woda, zanieczyszczona, korozyjna). Zły wybór może prowadzić do przedwczesnego zużycia lub uszkodzenia w ciągu kilku tygodni.
Instalacja i konserwacja
Instalacja zawsze zaczyna się od wymiarowania zbiornika podnoszącego: objętość dostosowana do przepływu i częstotliwości pompowania. Studzienka inspekcyjna ułatwia konserwację: czyszczenie osadów, kontrola pływaków, sprawdzanie zaworu zwrotnego. Prosty plan konserwacji obejmuje:
- Kwartalną wizualną inspekcję kabli i połączeń.
- Półroczne czyszczenie korpusu pompy i zbiornika.
- Test funkcjonalny czujników i pływaków co 6 miesięcy.
- Wymianę uszczelki mechanicznej lub wirnika co 2 lata, w zależności od użytkowania.
Kluczowe etapy instalacji
- Wykopanie dołu i wylanie betonowej podstawy dla stabilizacji zbiornika.
- Umieszczenie pompy i podłączenie rurociągu tłocznego.
- Instalacja automatycznego systemu sterowania (skrzynka z przekaźnikiem poziomu).
- Przeprowadzenie testu na sucho, a następnie w rzeczywistych warunkach przez 24 godziny.
Kryteria wyboru i wymiarowania
Do wyboru pompy bierze się pod uwagę trzy główne parametry:
- Przepływ (Q) w l/h lub m³/h: ilość wody do pompowania.
- Całkowita wysokość podnoszenia (HMT) w metrach: podnoszenie + straty ciśnienia.
- Moc silnika w kilowatach lub koniach mechanicznych (KM) dla zapewnienia dobrego startu.
Brak zapasu na HMT zmusi pompę do pracy na siłę, co grozi przegrzaniem. Z kolei nadmierne wymiarowanie powoduje kosztowną i energochłonną instalację.
Przykład praktyczny: do podnoszenia 1200 l/h na 5 m HMT wybierzemy pompę o mocy 0,75 kW, zapewniającą punkt pracy bliski idealnej krzywej.
Konserwacja i naprawa
W przypadku awarii pierwszym krokiem jest sprawdzenie zasilania elektrycznego i wyłącznika. Następnie kontroluje się stan pływaków: nawinięcie lub zatkanie może uniemożliwić uruchomienie pompy. Oto kilka typowych diagnoz:
- Maszyna zablokowana przez zanieczyszczenia: demontaż i czyszczenie korpusu hydraulicznego.
- Konserwacja uszczelki mechanicznej w przypadku wycieków pod płytą podstawy.
- Wymiana kondensatora rozruchowego dla silników jednofazowych.
Najczęściej zadawane pytania
Jaka jest różnica między pompą podnoszącą a pompą odwadniającą?
Pompa podnosząca podnosi ścieki do wyższego punktu, podczas gdy pompa odwadniająca przemieszcza wodę na poziomie równym lub niższym. Zastosowania i konstrukcja hydrauliczna różnią się więc znacznie.
Jak wybrać odpowiedni rozmiar zbiornika podnoszącego?
Objętość oblicza się, sumując przepływ jednej lub kilku pomp oraz zalecaną częstotliwość uruchamiania (zwykle 10 do 20 cykli/godz.). Dodaje się 20% marginesu, aby uwzględnić zmiany zużycia.
Jaki jest średni roczny koszt konserwacji?
Przewiduj między 100 a 200 € bez części na profesjonalną konserwację obejmującą wizyty, czyszczenie i testy elementów bezpieczeństwa.
Czy można samodzielnie zainstalować pompę podnoszącą?
Doświadczony majsterkowicz może wykonać instalację, ale interwencja hydraulika-elektryka gwarantuje zgodność z obowiązującymi normami elektrycznymi i sanitarnymi.
