Schéma et câblage d’une PAC air-air : raccordements, disjoncteurs, section de câbles (Guide 2025)

Sommaire

TL;DR : Une PAC air-air (climatisation réversible) doit être alimentée via un circuit dédié protégé par interrupteur différentiel 30 mA (désormais Type F requis/recommandé pour variateur monophasé), puis un disjoncteur calibré selon l’intensité de l’unité extérieure et la section de câble (2,5/4/6 mm² selon cas). Respectez la NF C 15-100, la chute de tension ≤ 5 % et les notices fabricants. Interventions élec = électricien qualifié.

1. PAC air-air : principe & vocabulaire

Une PAC air-air (clim réversible) prélève des calories dans l’air extérieur via l’unité extérieure (évaporateur/condenseur + compresseur à variateur) et les transfère à l’air intérieur via l’unité(s) intérieure(s) (mural, console, cassette). Côté électrique, l’unité extérieure concentre la majeure partie des courants appelés (compresseur, ventilateur) alors que l’unité intérieure alimente principalement l’électronique de commande et le ventilateur.

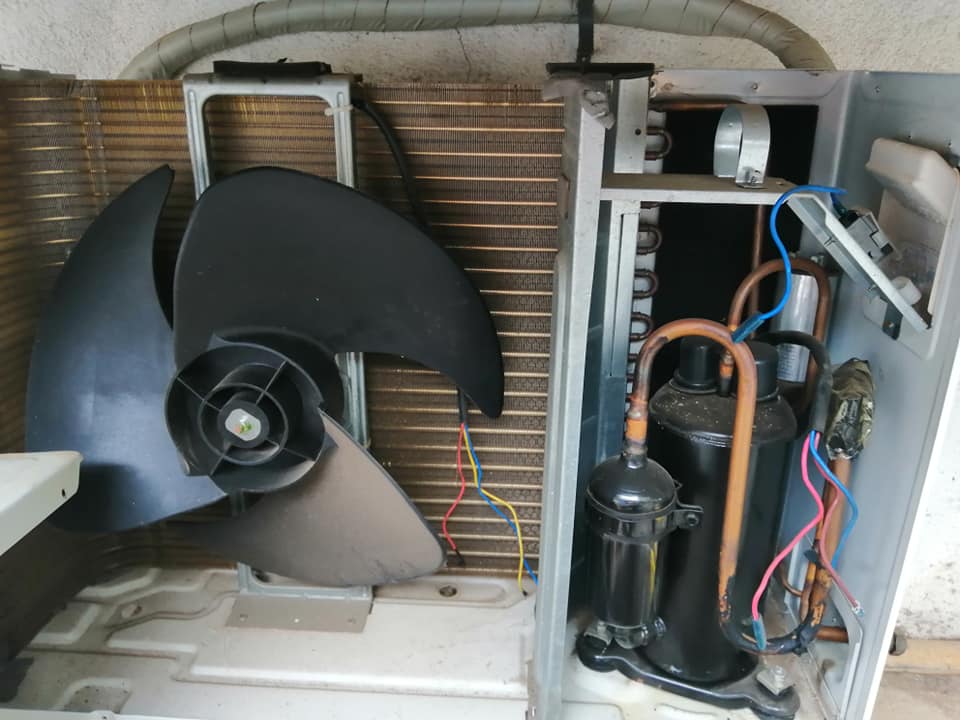

Intérieur d’une unité extérieure de PAC air-air montrant compresseur, ventilateur et tubes cuivre — Intérieur d’une unité extérieure : compresseur, ventilateur, échangeur. CC-BY-SA.

2. Normes 2025 : NF C 15-100, Type F, chute de tension

En 2024, la norme NF C 15-100 a été restructurée en série NF C 15-100-X avec une période de recouvrement jusqu’au 23/08/2025. Pour les PAC/clim à variateur monophasé, les industriels et guides normatifs précisent l’usage d’un DDR 30 mA de Type F en tête du circuit dédié (exigé par la version 15-100-1 selon plusieurs fabricants/guides ; certains organismes l’indiquent comme fortement recommandé : vérifiez la version applicable à votre chantier). Références : Legrand, ABB, Hager, Promotelec.

Circuit dédié : obligation de circuit spécialisé pour la clim (NF C 15-100). Réf. Legrand, Promotelec.
Différentiel : 30 mA Type F (ou a minima Type A si prescrit par le fabricant) dimensionné au courant amont (40/63 A). Voir fiche Promotelec et Legrand.
Chute de tension : ≤ 3 % (éclairage), ≤ 5 % autres usages (dont clim). Réf. Promotelec, Schneider Electric.
Notices : respect strict des manuels d’installation (câbles, MCB/RCD, interconnexion). Ex. Daikin, Mitsubishi Electric.

3. Schémas de raccordement (unifilaire & multifilaire)

3.1 Unifilaire — mono-split standard (alimentation unité extérieure)

Origine ENEDIS
   │
Disjoncteur de branchement (DB)
   │
Tableau principal
   │
Interrupteur différentiel 30 mA  40/63 A
   │
Disjoncteur divisionnaire 16 A ou 20 A (courbe C/D selon notice)
   │
Câble 3G2,5 mm² (selon intensité et longueur)
   │
Interrupteur-sectionneur (coupure de proximité, IP adapté)
   │
Unité extérieure (UE)
   └─── Câble d’interconnexion vers UI (ex. 3G1,5 à 4G1,5 mm² selon fabricant)
            └─ Unité intérieure (UI)

3.2 Multifilaire — précisions de borniers (logique type, à confirmer par notice)

[Tableau]
 L ──────────────────────────┐
 N ──────────────────────────┼─> vers UE (alimentation principale)
 PE──────────────────────────┘

[UE - bornier]
 L_IN  N_IN  PE   |  S1 S2 S3 (bus/commande) → vers UI
  │     │    │    |   └────────── UI (bornier L/N/PE + S1/S2/S3 si requis)
  │     │    │    |  (Certains modèles alimentent l'UI via l'UE)
  └─────┴────┴────┘

Option : plusieurs UI (multi-split) sur bus de commande dédié (repérage impératif).

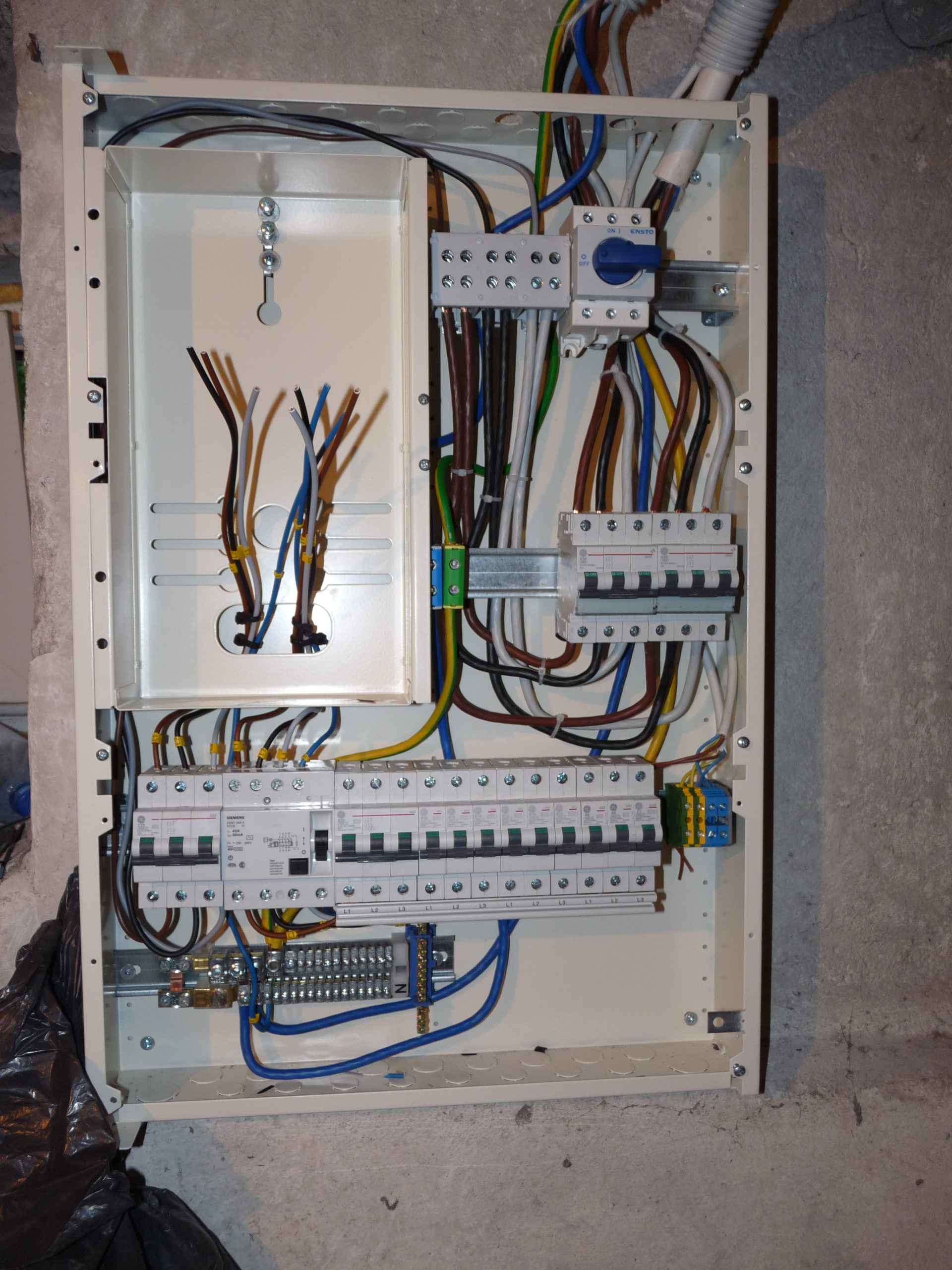

Tableau de répartition avec dispositifs différentiels, disjoncteurs et jeux de barres — Tableau de répartition résidentiel — exemple de câblage modulaire (DDR, MCB, répartiteurs). CC-BY-SA.

4. Disjoncteurs, différentiels & interrupteur-sectionneur

4.1 Différentiel (DDR) 30 mA

Type F 30 mA en tête du circuit clim/PAC (variateur monophasé) : exigé par la version 15-100-1 selon plusieurs guides fabricants et fortement recommandé par Promotelec/Hager. Voir ABB, Legrand, Hager, Promotelec.
Calibre : 40 A ou 63 A selon l’aval (somme des calibres et conditions d’exploitation).
Coordination : éviter les déclenchements intempestifs (harmoniques/variations) ; Type F a une immunité accrue.

4.2 Disjoncteur divisionnaire (MCB)

Courbe : courbe C convient le plus souvent (démarrage adouci par l’onduleur). Courbe D possible si notice l’exige ou si appels de courant élevés (rare sur inverter modernes). Voir conseils généraux : guide courbes.
Calibre : 16/20/25/32 A suivant l’intensité IB de l’appareil (plaque signalétique/notice) et la section/longueur des conducteurs.
Circuit dédié : 1 disjoncteur = 1 circuit spécialisé (NF C 15-100).

4.3 Interrupteur-sectionneur de proximité

Prévoir une coupure de proximité (interrupteur-sectionneur verrouillable) à côté de l’unité extérieure pour la maintenance (IP conforme à l’exposition). Beaucoup de notices fabricants l’exigent. Ex. Daikin.

Critères de sélection de l’interrupteur-sectionneur :

Degré de protection (IP) : Un IP55 minimum est recommandé pour une installation en extérieur. Pour une niche technique ventilée ou un local protégé, un IP44 peut suffire.
Courant nominal : Il doit être égal ou supérieur au calibre du disjoncteur divisionnaire (ex. 25A pour un disjoncteur 20A).
Polaire : Un modèle 2P (Phase + Neutre) est nécessaire pour couper l’ensemble de l’alimentation monophasée.
Possibilité de cadenassage : La fonction verrouillage est un atout majeur pour la sécurité des intervenants lors de la maintenance, permettant d’appliquer les procédures de consignation.

Son installation doit respecter une distance raisonnable de l’unité extérieure, généralement entre 1 et 3 mètres, pour être aisément accessible sans être une gêne. Son coût varie entre 40 et 120€ selon la marque et les caractéristiques.

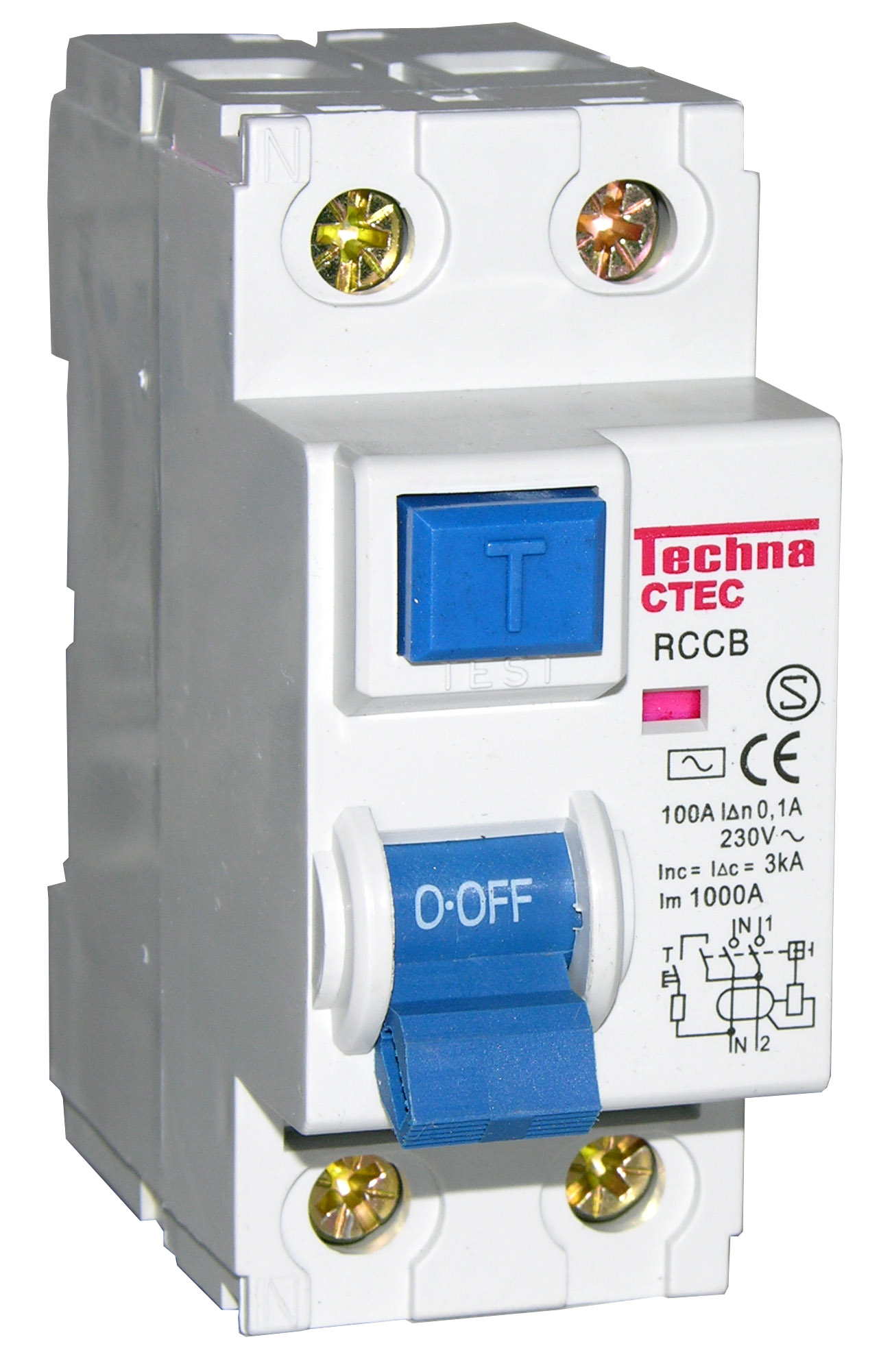

Interrupteur différentiel 2P pour rail DIN – protection 30 mA (exemple) — Interrupteur différentiel (exemple). Placez un DDR 30 mA Type F en tête du circuit clim/PAC. Domaine public / CC-BY-SA selon fichiers.

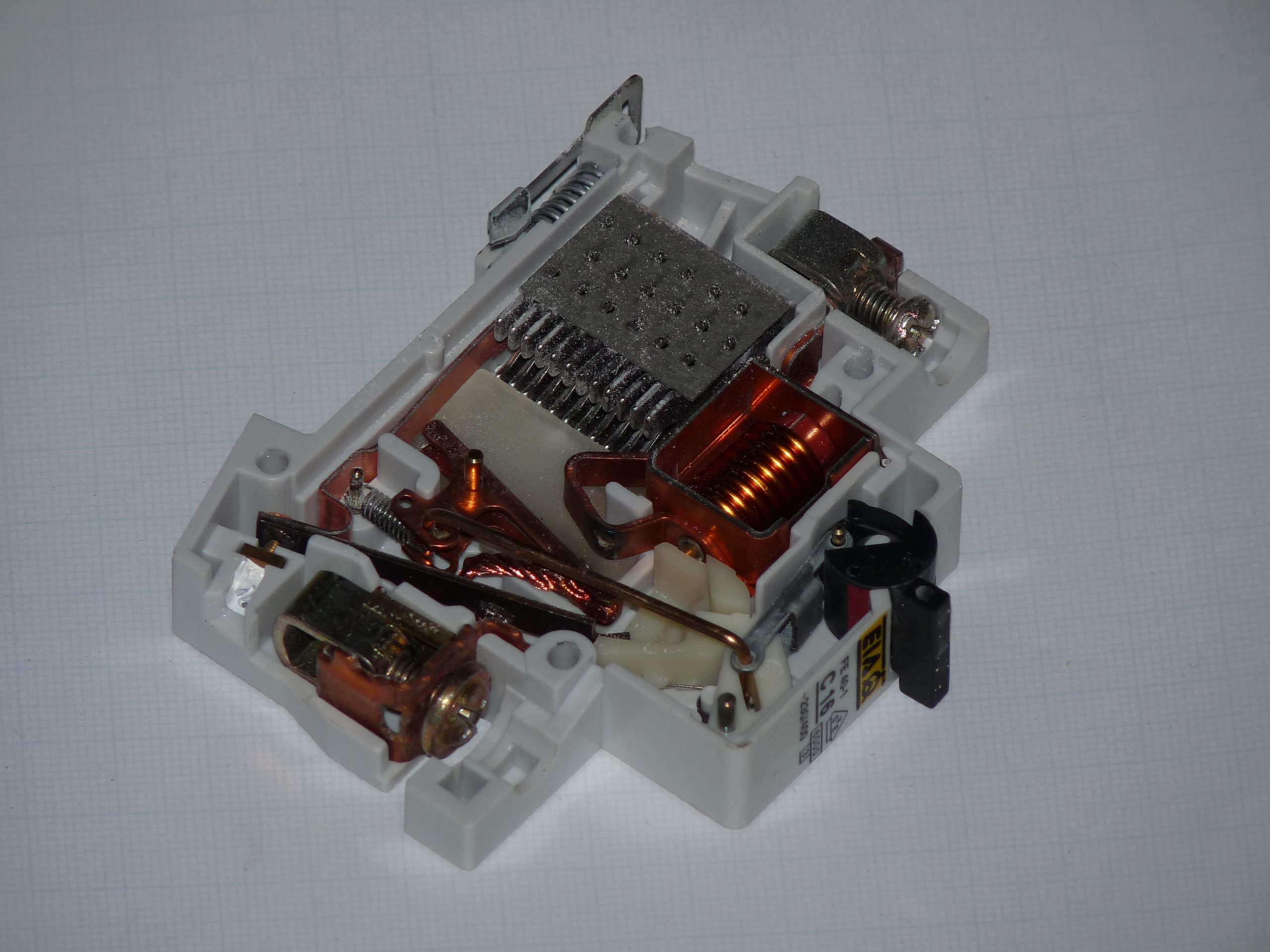

Disjoncteur modulaire 1P courbe C démonté, montrant chambre d’arc et bornes — Disjoncteur modulaire (MCB) — le choix du *calibre* et de la *courbe* dépend de l’intensité et du profil d’appel. CC-BY-SA.

5. Sections de câbles & calcul de chute de tension

La section se détermine selon : intensité IB (plaque signalétique), longueur, mode de pose, température et contrainte de chute de tension (≤ 5 % pour ce type d’usage). Réf. Promotelec.

Intensité (IB)	Disjoncteur (courbe C/D)	Section min.	Longueur max. typique*	Usage fréquent
≤ 10 A	16 A	3G1,5 mm²	jusqu’à ~30 m	Petits splits 2–2,5 kW (selon notice)
10–16 A	20 A	3G2,5 mm²	~25–30 m	Mono-split 2,5–3,5 kW
16–25 A	25 A	3G4 mm²	~30–40 m	Mono-split puissant / petit multi
25–32 A	32 A	3G6 mm²	~30–50 m	Multi-split 3–5 UI

*Longueurs approximatives en vue de respecter une chute de tension ≤ 5 % (230 V) en habitat, à confirmer par calcul et notices. Toujours prioriser la documentation fabricant et la NF C 15-100.

5.1 Calcul simplifié de chute de tension

Hypothèses :
- PAC mono-split : IB = 12 A, câble cuivre 3G2,5 mm², longueur aller = 18 m (36 m aller-retour)
- Résistivité cuivre ρ ≈ 22,5 mΩ·mm²/m
ΔU ≈ (2 × L × ρ × I) / S  = (2 × 18 × 0,0225 × 12) / 2,5  ≈ 3,888 V
Taux ΔU% = 3,888 / 230 × 100 ≈ 1,69 %  → OK (≤ 5 %)

Facteurs influençant le calcul précis : La formule simplifiée est utile pour une première estimation. Pour un calcul normatif, il faut intégrer d’autres paramètres : la réactance linéique du câble (souvent négligeable en monophasé court), le facteur de puissance de la PAC (cos φ, généralement compris entre 0,85 et 0,95), et la température du conducteur en service (qui modifie la résistivité). Des abaques fournis par les fabricants de câbles ou des logiciels dédiés (type XLPro² de Legrand) permettent d’obtenir des résultats précis en intégrant le mode de pose (gaine ICTA, conduit, enterré). Un dépassement de la limite de 5% peut entraîner une baisse de performance de la PAC, un démarrage difficile du compresseur et un vieillissement prématuré des composants électriques.

5.2 Câble d’interconnexion UE ↔ UI

Selon les marques, l’UI est alimentée par l’UE via un câble 3 à 5 conducteurs (puissance + communication), souvent 1,5 mm² min. Respecter la couleur/repérage (ex. S1/S2/S3). Certains systèmes imposent une alimentation séparée de l’UI → prévoir un second circuit dédié selon notice. Ex. Daikin, Mitsubishi Electric.

Conseils pratiques pour le câble d’interconnexion :

Câble spécifique : Utilisez impérativement le câble préconisé par le fabricant, souvent un câble multiconducteur spécifique « PAC » ou « climatisation ». Ces câbles ont une gaine adaptée aux contraintes thermiques et mécaniques (résistance aux UV pour les parties extérieures).
Longueur maximale : Elle est limitée par le fabricant, généralement entre 15 et 50 mètres selon les modèles et la puissance. Au-delà, la chute de tension sur la ligne de communication peut causer des dysfonctionnements. Un rallonge non prévue par la notice annule la garantie.
Routage et fixation : Le câble doit être fixé proprement le long des murs ou dans des goulottes, sans tension excessive aux connexions. Il doit impérativement être posé dans la même gaine isolante que les tuyaux de fluide frigorigène pour éviter la condensation. Éviter tout coude serré (rayon de courbure > 5x le diamètre du câble).
Coût indicatif : Comptez entre 3 et 8 €/mètre pour un câble d’interconnexion 4×1,5 mm² de qualité.

6. Exemples chiffrés (mono-split & multi-split)

6.1 Mono-split 3,5 kW (inverter)

Plaque signalétique UE : P_élec 0,9 kW ; I_max 12 A ; 230 V ~ 50 Hz.
Protection : DDR 30 mA Type F (40 A), disjoncteur 20 A (courbe C sauf exigence contraire).
Conducteurs : 3G2,5 mm² jusqu’à ~25–30 m (vérifier ΔU). Interconnexion UE-UI : 4G1,5 mm² (exemple marque), repérage S1-S2-S3 + PE.
Coupure : interrupteur-sectionneur IP55 près de l’UE.

6.2 Multi-split 4 UI

I_max UE : 24 A (exemple fiche technique).
Protection : DDR 30 mA Type F (63 A), disjoncteur 32 A (courbe C/D selon notice).
Conducteurs : 3G6 mm² si longueur notable (≥ 25–30 m) ; sinon 3G4 mm² possible selon ΔU. Bus de communication vers 4 UI via 4×1,5 mm² (selon marque), topologie en étoile ou daisy-chain selon notice.
Accessoires : parafoudre Type 2 conseillé si zone orageuse et tableau éloigné, selon étude. (Voir guides NF C 15-100 / fabricants).

Rappel — Le calibre du disjoncteur doit vérifier IB ≤ In ≤ Iz, où IB = intensité du récepteur, In = calibre du disjoncteur, Iz = intensité admissible du câble (fonction section/mode de pose). Toujours appliquer la notice constructeur.

7. Erreurs fréquentes à éviter

Pas de circuit dédié : brancher une clim sur un circuit prises existant est non conforme et dangereux.
Mauvais type de DDR : Type AC en tête d’un variateur monophasé → déclenchements intempestifs ou protection inadaptée. Préférer Type F (ou Type A minimum si l’industriel le prescrit).
Confusion des bornes UI/UE : inversions S1/S2/S3, mélange puissance/commande → pannes cartes électroniques.
Section insuffisante : échauffements, chutes de tension > 5 %, pertes de performance et risques.
Absence de sectionneur à proximité de l’UE : maintenance dangereuse.
Courbe inadaptée : disjoncteur trop « mou » ou trop sensible à l’appel → déclenchements.
Mise à la terre négligée : continuité du PE, serrages, repérage ; attention aux gaines extérieures et aux traversées.

8. Outils, consommables & check-list chantier

Outils : pince à sertir, cosses, coupe-câble, tournevis isolés, contrôleur (mesure isolement/continuité), étiqueteuse, niveau.
Consommables : gaine ICTA/UV, câble U-1000 R2V ou adapté, presse-étoupes, goulottes, colliers, repérage S1/S2/S3, bornes Wago.
Protection & conformité : DDR Type F 30 mA, disjoncteur courbe C/D, interrupteur-sectionneur IP55, parafoudre (selon étude), carte d’attestations.
Check-list : schéma unifilaire, repérage des circuits, calcul ΔU, couple de serrage bornes, test fonctionnel, consignes client.

Besoin d’un œil expert sur votre schéma PAC air-air ? Demandez un audit de tableau — contactez-nous.

9. Tendances 2025 (Type F, variateurs, parafoudre)

La montée en puissance des compresseurs inverter et de l’électronique de puissance favorise l’adoption de DDR Type F pour la robustesse vis-à-vis des courants résiduels complexes. La révision 2024 de la NF C 15-100 a officialisé de nombreuses mises à jour (série 15-100-X) avec fin de recouvrement en 2025. Les parafoudres en tête de tableau sont de plus en plus posés dans les zones orageuses ou en maisons isolées, afin d’améliorer la continuité de service des PAC et de l’électronique du logement (consultez vos guides fabricants et la norme pour la sélection Type 1/2/3).

Focus sur les parafoudres pour PAC : L’ajout d’un parafoudre de Type 2 au tableau principal est une recommandation qui devient courante. Une surtension d’origine atmosphérique peut endommager irrémédiablement l’onduleur coûteux du compresseur (coût de remplacement : 800 à 2000€) et les cartes électroniques de commande. Son installation est particulièrement pertinente si l’unité extérieure est éloignée du tableau (plus de 30m), si le bâtiment est alimenté par un réseau aérien, ou situé en zone rurale exposée. Le coût d’un parafoudre modulaire de Type 2 (coordination avec disjoncteur de protection) varie entre 100 et 250€, un investissement souvent justifié face au coût d’une réparation. La norme NF C 15-100 en précise les conditions d’installation (section des conducteurs de connexion, calibre du disjoncteur associé).

À lire aussi : notre guide Installation PAC air-eau 2025 et À propos.

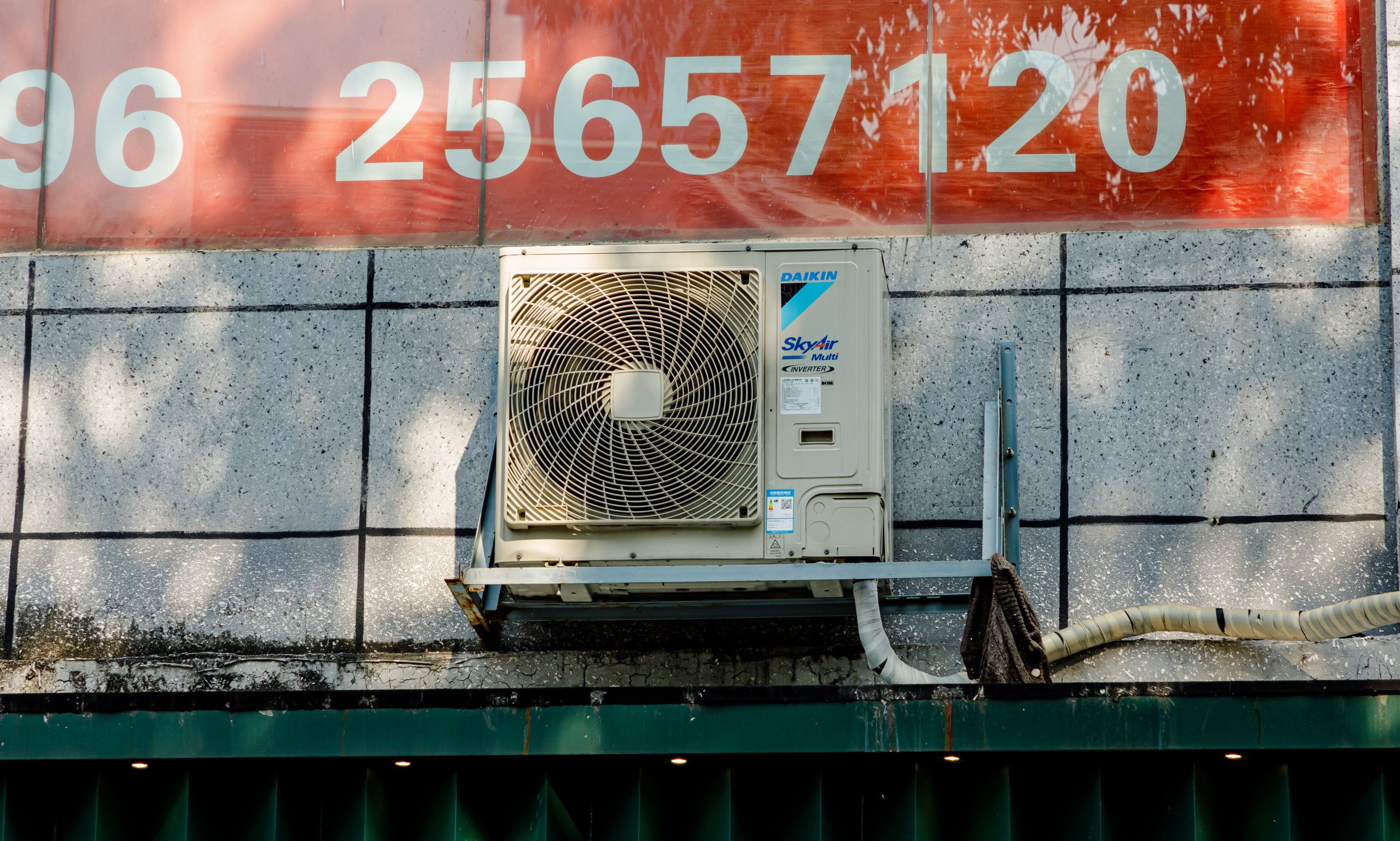

Condenseur de clim en façade, support métallique et gaine technique — Repérage sur site : prévoyez dégagement, évacuations et coupure de proximité. CC-BY-SA.
