Uruchomienie pompy ciepła: etapy, czynniki, napełnianie ciśnieniem, rozruch
TL;DR : Uruchomienie pompy ciepła musi być wykonane przez certyfikowanego chłodnika: kontrole mechaniczne/elektryczne, napełnianie azotem pod ciśnieniem, głębokie próżniowanie (~500 mikronów) oraz regulacje sterowania. Czynnik (R32 A2L, R290 A3…) wymaga spełnienia warunków bezpieczeństwa (EN 378, F-Gaz 2024/573). Protokół odbioru dokumentuje wszystkie wartości.
1. Uruchomienie: cele i uczestnicy
Uruchomienie (MES) to sekwencja testów, regulacji i kontroli, która zatwierdza pompę ciepła (powietrze-powietrze, powietrze-woda, woda-woda). Warunkuje prawidłowe działanie, gwarancję producenta oraz bezpieczeństwo eksploatacji. Obejmuje: przegląd wizualny, kontrole elektryczne/hydrauliczne, szczelność obiegu, odsysanie próżniowe, otwarcie zaworów, parametryzację, testy ogrzewania/ciepłej wody użytkowej oraz przekazanie podpisanego raportu.
- Chłodnik z zaświadczeniem o uprawnieniach (obsługa czynników chłodniczych).
- Elektromonter/instalator grzewczy do okablowania, hydrauliki, regulacji.
- Klient: odbiór, wyjaśnienia, książka serwisowa.
2. Bezpieczeństwo i regulacje 2025 (F-Gas, EN 378)
- F-Gas 2024/573: limity HFC, śledzenie, obowiązkowe kwalifikacje, promowanie niskiego GWP (R290/R744…).
- EN 378 (NF EN 378): limity ładunku według klasy bezpieczeństwa (A1/A2L/A3), wymagania dotyczące wentylacji, detekcji, stref ATEX jeśli wymagane.
- Elektryczność: dedykowane obwody, wyłącznik różnicowoprądowy 30 mA odpowiedni (zalecany/wymagany typ F dla falowników jednofazowych zgodnie z wytycznymi), zgodność z normą NF C 15-100.
3. Niezbędne narzędzia i przyrządy
- Butla z suchym azotem (OFN) + reduktor dwustopniowy.
- Wydajna pompa próżniowa + niezależny mikrometr próżniowy.
- Manometr (najlepiej cyfrowy), dedykowane węże, waga elektroniczna.
- Detektor nieszczelności (elektroniczny) + piana, termometry/sondy.
- Narzędzia do miedzi (rozszerzanie, lutowanie pod azotem), środki ochrony osobistej.
4. Szczegółowe etapy: od przeduruchomienia do uruchomienia
4.1 Przeduruchomienie
- Wizualna: mocowania, odpływy, przestrzenie, elementy antywibracyjne, czystość.
- Chłodnicza: lutowania pod płuczką azotową, promień gięcia, ciągłość izolacji, zawory zamknięte.
- Hydrauliczna (powietrze-woda): płukanie, filtr Y, odpowietrzenie, naczynie, ciśnienie na zimno, jakość wody.
- Elektryczna: uziemienie, polaryzacja, dokręcenie, kaliber i charakterystyka MCB, wyłącznik różnicowoprądowy 30 mA odpowiedniego typu, ogranicznik przepięć jeśli wymagany.
- Dokumentacja: instrukcje, schemat, karty charakterystyki czynników, plan bezpieczeństwa (R290).
4.2 Napełnianie azotem
- Zwiększyć ciśnienie zgodnie z instrukcją przez reduktor dwustopniowy.
- Utrzymanie i detekcja nieszczelności (piana + detektor).
- Naprawa jeśli konieczna, następnie ponowny test szczelności.
- Odpowietrzenie azotu przed odsysaniem próżniowym.
4.3 Odsysanie głębokiej próżni i test wzrostu ciśnienia
- Pompa próżniowa odpowiedniej wielkości, nowy olej, krótkie i szczelne węże.
- Pomiary mikrometrem na systemie (nie na pompie).
- Typowy cel: około 500 mikronów, następnie test wzrostu: stabilność < 1000 mikronów = OK.
- Zbyt szybki wzrost? Powtórzyć potrójne odsysanie z przerwą na azot.
4.4 Ładowanie i otwarcie zaworów
- Monoblok: ładunek fabryczny, tylko hydraulika.
- Split/VRF: ładunek według masy (uzupełnienie według długości), otwarcie zaworów według sekwencji producenta.
- R290: strefa bez źródeł zapłonu, wentylacja, odpowiednie narzędzia.
4.5 Uruchomienie i testy
- Parametryzacja regulacji (krzywa wodna, nastawy CWU, harmonogramy).
- Sprawdzenie przepływów (powietrze/woda) i ΔT.
- Testowanie cykli (ogrzewanie/CWU, odszranianie).
- Kontrola natężeń/prądów i brak wyzwalania wyłączników różnicowoprądowych.
- Odczyt temperatury, ciśnienia, SH/SC (jeśli dotyczy) i porównanie z zakresami w instrukcji.
5. Czynniki chłodnicze: klasy, GWP i trendy
| Czynnik | Klasa (ISO 817) | GWP ~ | Zastosowanie | Uwagi MES |
|---|---|---|---|---|
| R410A | A1 | ≈2088 | Starsze pompy ciepła | Trwa przejście, standardowe uruchomienie. |
| R32 | A2L | ≈675 | Nowe split/pompy ciepła | Limity ładunku, wentylacja, procedury A2L. |
| R454B | A2L | ≈466 | Zastępuje R410A | Zalecenia podobne do R32. |
| R290 | A3 | ≈3 | Pompy monoblokowe | Wysoka palność: strefa bezpieczna i dedykowane narzędzia. |
6. Kluczowe regulacje: krzywa wodna, przepływy, SH/SC, odszranianie
Krzywa wodna i nastawy
- Dopasować krzywą do budynku i odbiorników (podłogówka 30–40 °C; grzejniki niskotemperaturowe 40–50 °C).
- Aktywować kompensację klimatyczną (czujnik zewnętrzny) i optymalizować zakresy CWU.
Przepływy i ΔT
Przestrzegać przepływów producenta; celować w ΔT 5–10 K przy ogrzewaniu (zmienne w zależności od schematu).
SH/SC (jeśli dotyczy)
- Nadwyżka ciepła (SH) do ochrony sprężarki.
- Podchłodzenie (SC) do kontroli napełnienia/wymiany ciepła.

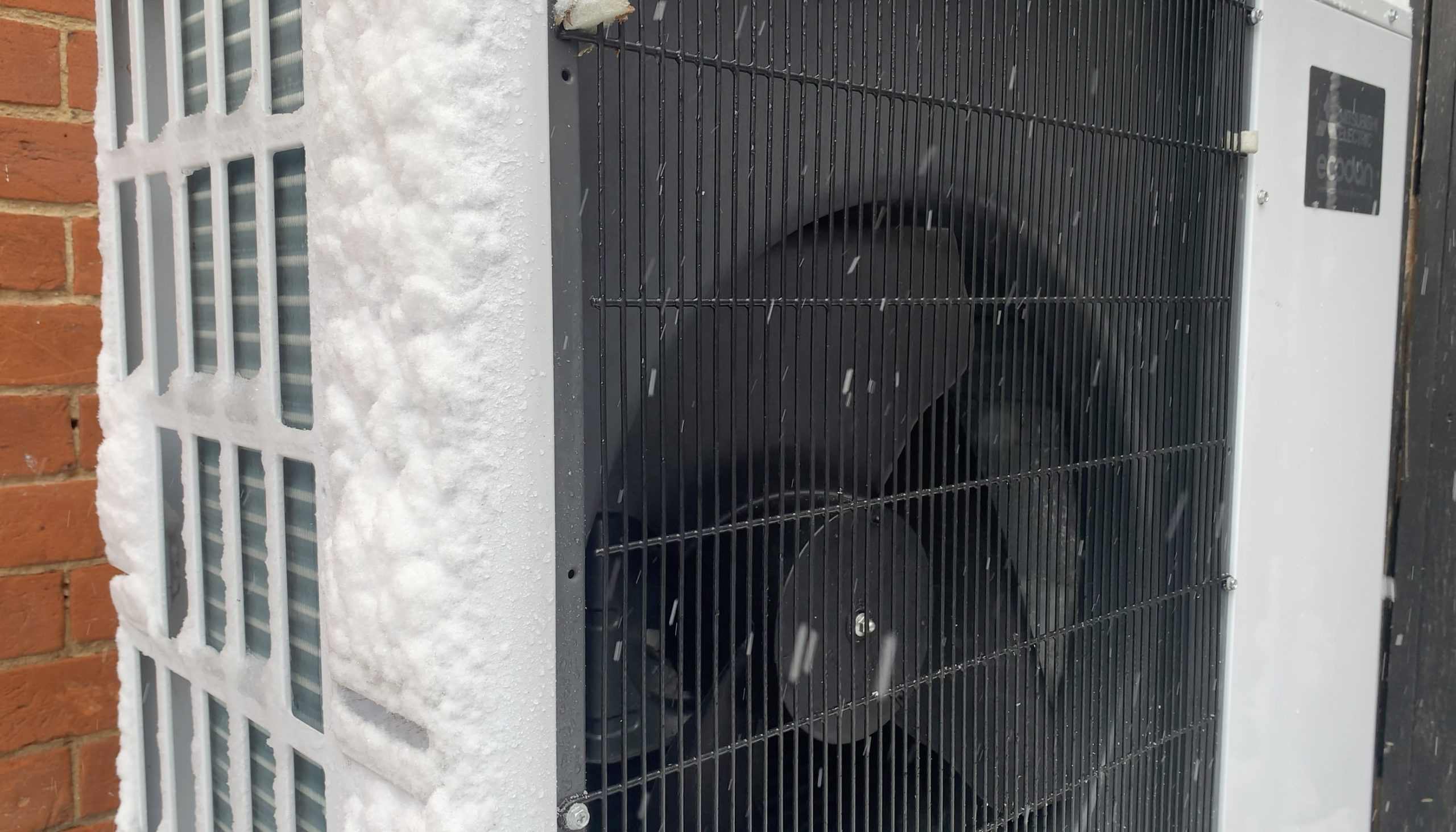

Odszranianie
Potwierdzić wyzwalanie, czas trwania i odprowadzanie kondensatu; unikać lodu u podstawy jednostki.
7. Dokumentacja uruchomienia i jakość
- Identyfikacja: lokalizacja, modele/nr, czynnik, ładunek, długości.
- Przedkontrole: wizualne, hydrauliczne, elektryczne (DDR), wentylacja (A2L/A3).
- Azot: ciśnienie, czas, wyniki detekcji.
- Próżnia: wartość końcowa (np. ~500 mikronów), wzrost (mikrony po X min).
- Ładunek: dodana masa, skalibrowana waga, ostateczna szczelność.
- Testy: T°, P, SH/SC, ΔT, natężenia, odszranianie.
- Regulacje: krzywa wodna, harmonogramy, zabezpieczenia.
- Informacje dla użytkownika: tryby, eko-zachowania, konserwacja.
8. Problemy przy uruchomieniu: szybka diagnostyka
| Objaw | Przyczyna | Działanie |
|---|---|---|
| Wyłącznik różnicowoprądowy wyzwala | Profil falownika, nieodpowiedni DDR | Sprawdź okablowanie/selektywność; preferuj typ F 30 mA jeśli zalecany. |
| Brak stabilnej próżni | Nieszczelność/wilgoć | Poszukiwanie nieszczelności + potrójne odsysanie z przerwą na azot. |
| Zbyt częste odszranianie | Przepływ powietrza, czujniki | Wyczyść filtry, udrożnij jednostkę, sprawdź czujniki/parametry. |
| Hałas/wibracje | Mocowania/podkładki | Dokręć, odizoluj, skieruj przepływ, silentbloki. |
| Ciepła ciepła woda użytkowa | Parametry/priorytety | Dostosuj nastawy/harmonogramy, sprawdź zawór trójdrożny i przepływ. |
Do przeczytania również: Instalacja pompy ciepła powietrze-woda: przewodnik 2025 oraz Schemat & okablowanie pompy ciepła powietrze-powietrze.
FAQ — Uruchomienie pompy ciepła
Kto może przeprowadzić uruchomienie?
Certyfikowany profesjonalista (świadectwo kwalifikacji do obsługi czynników chłodniczych). Operacje ciśnienia/podciśnienia/napełniania są ściśle profesjonalne.
Dlaczego celować w ~500 mikronów?
Aby skutecznie usunąć wilgoć i gazy niekondensujące się; stabilność < 1000 mikronów po wyłączeniu pompy jest dobrym wskaźnikiem.
Różnice między R32 a R290 podczas uruchomienia?
R32 (A2L): kontrolowane napełnianie/ wentylacja; R290 (A3): wysoka palność → strefa bez zapłonu, wentylacja, odpowiednie narzędzia.
Czy lutować pod azotem?
Tak. Przepłukiwanie azotem zapobiega powstawaniu sadzy, chroni olej oraz zawory rozprężne/EEV.
Jakie dokumenty przekazać?
Raport z uruchomienia (wartości ciśnienia/czas, mikrony, masy), świadectwo kwalifikacji, karty charakterystyki czynników chłodniczych, książka serwisowa oraz instrukcje dla użytkownika.
